Schrumpfmessgerät

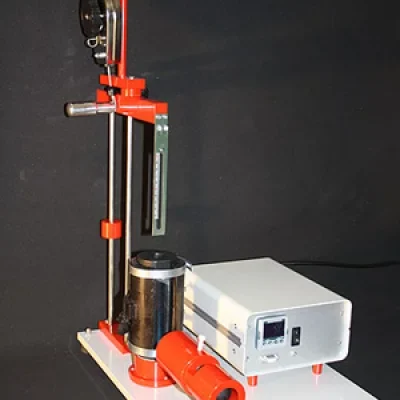

Schrumpfmessgerät zur optischen Vermessung von Folie und Garn

Bei der Schrumpfmessung unterscheidet man die:
a. Schrumpfwegmessung
b. Schrumpfkraftmessung

Bei der Schrumpfwegmessung wird ein Teststreifen von 100 mm Länge und 15 mm Breite in eine spezielle Vorrichtung eingespannt und anschließend in den vorgewärmten Reaktor (optional 100x100) eingefahren. Dort beginnt die Folie zu schrumpfen.

Darüber hinaus ist es auch möglich, die Folie in den kalten Reaktor einzufahren und anschließend die Temperatur mit einer gewünschten Temperaturrampe hochzufahren. Mit unserem Schrumpfmessgerät ist es möglich, die thermische Längenmessung sowie den mechanischen Schrumpf gesondert zu erkennen und zu messen.

Bei der Schrumpfkraftmessung wird ein Teststreifen von 150 mm Länge in eine spezielle Vorrichtung eingespannt und anschließend in den vorgewärmten Reaktor eingefahren. Hier beginnt die Folie schrumpfen.

Auch bei dieser Messung kann der Teststreifen in den kalten Reaktor eingefahren und die Temperatur über eine gewünschte Temperaturrampe hochgefahren werden.

Bei beiden Messungen erhält man ein Messergebnis, welches mittels einer Software als Messkurve dargestellt ist. Anhand dieser Messkurve können in jeder Position die augenblicklichen Messwerte abgerufen werden.

Die Messwerte der Wegmessung werden in Millimeter, die der Kraftmessung in Newton und die der Temperatur in Grad Celsius angegeben.
Die Werte jeder Messung können in eine Excel-Datei oder PDF-Datei übertragen werden.

Desweiteren ist auch der Schrumpf von anderen Werkstoffen, wie z.B. Gewebe, Gummi, Fäden usw. mit unserem Gerät messbar.

Mit diesem Gerät ist es möglich, das Temperaturverhalten von Werkstoffen und Bauteilen hinsichtlich Längenänderung und den hierbei auftretenden Kräften im Vorfeld zu simulieren.

Unsere Schrumpfmessgeräte werden auf die besonderen Ansprüche des Kunden ausgerichtet.

Eine für diesen Zweck entwickelte Software zeichnet die Messung auf. Die Messwerte können anschließend in eine Exel Datei exportiert und dort ausgewertet werden.

Download Schrumpfwegmessung - PVC-Folie 0,25mm dick (pdf 132 kb)
Download Schrumpfkraftmessung - PVC-Folie 0,25mm dick (pdf 142 kb)
