Gitterschnittgeräte zur normgerechten Haftfestigkeitsprüfung





Unsere Gitterschnittgeräte ermöglichen die zuverlässige und normgerechte Prüfung der Haftfestigkeit von Beschichtungen auf unterschiedlichsten Oberflächen – von ebenen Prüfkörpern bis hin zu komplexen Geometrien. Je nach Anwendung stehen manuelle, automatisierte und kundenspezifische Lösungen zur Verfügung.

Gitterschnitt auf ebenen und geometrischen Flächen

Gitterschnittprüfgerät nach DIN EN ISO 2409

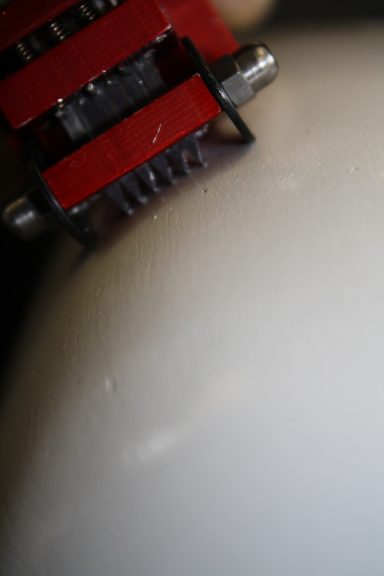

Das Gitterschnitt-Geometriegerät der Serie CC 5000-Curve wurde speziell für Prüfungen auf konvexen und konkaven Oberflächen entwickelt. Während Gitterschnittprüfungen auf geometrischen Bauteilen bislang nur unter erschwerten Bedingungen möglich waren, erleichtert dieses Gerät die Prüfung erheblich.

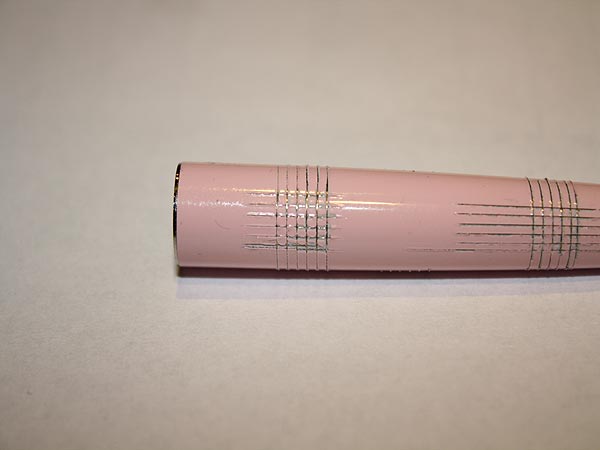

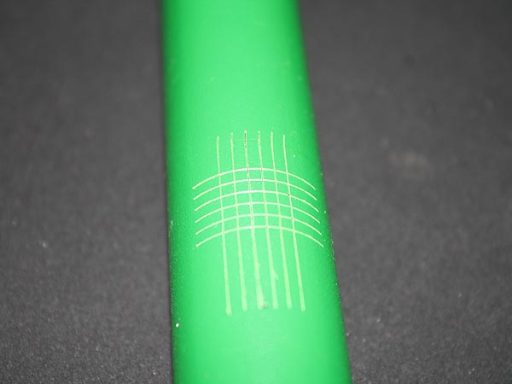

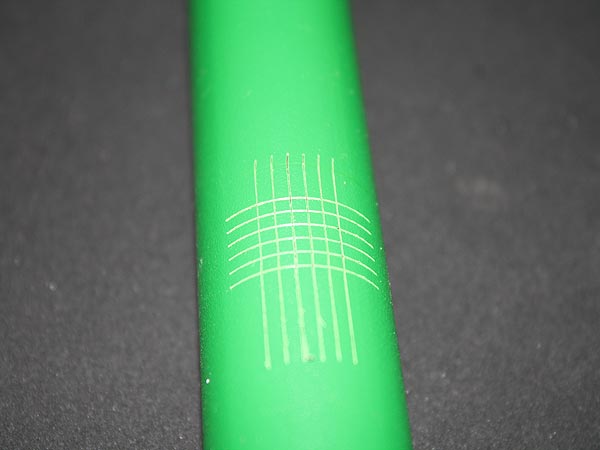

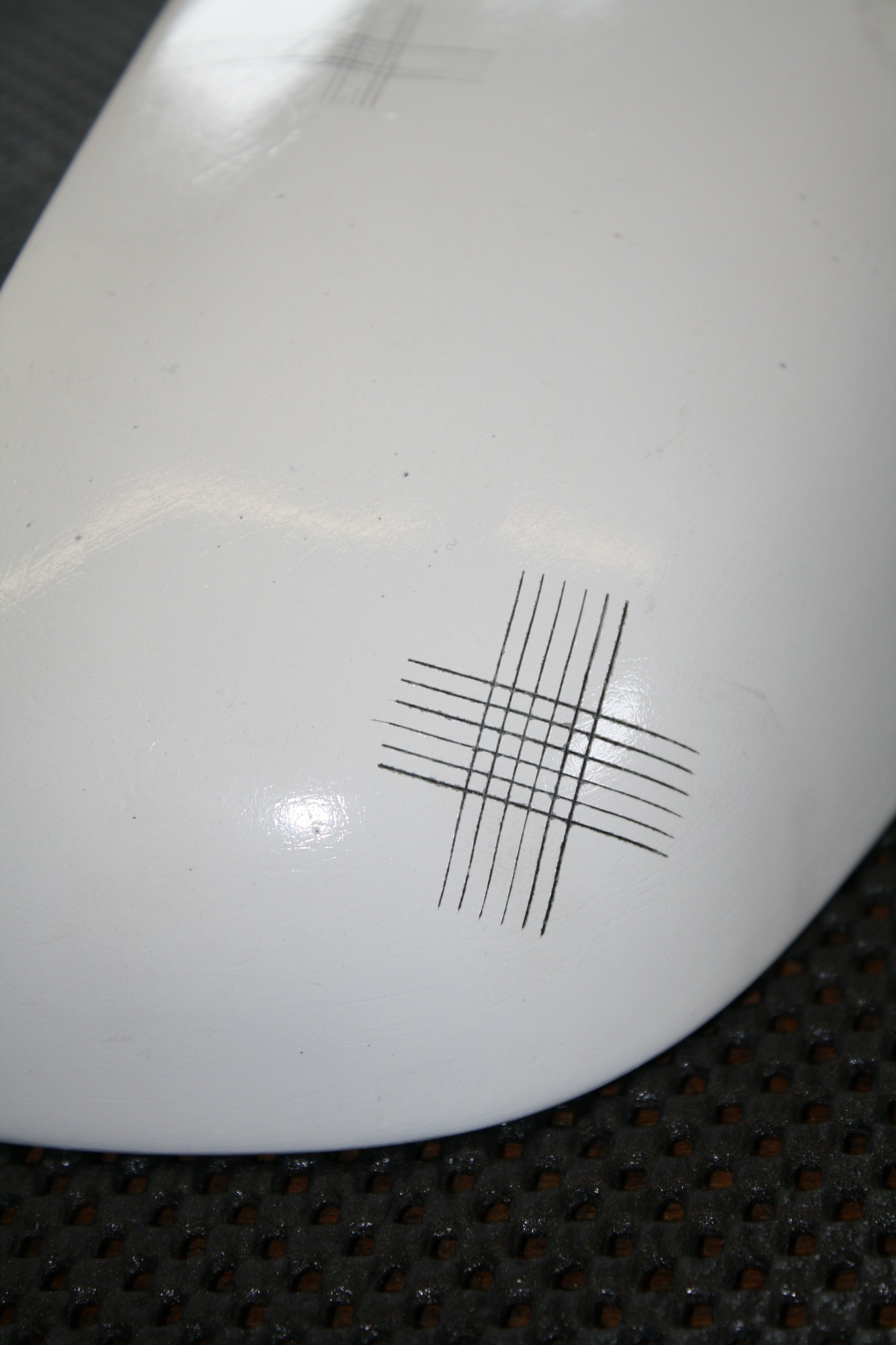

Der Gitterschnitt kann auf Bögen, Rohren, Auto-Spiegelgehäusen und ähnlichen Bauteilen angebracht werden. Damit ist die Prüfung von Beschichtungen auf ebenen und gebogenen Flächen mit nur einem Gerät möglich.


Technische Merkmale

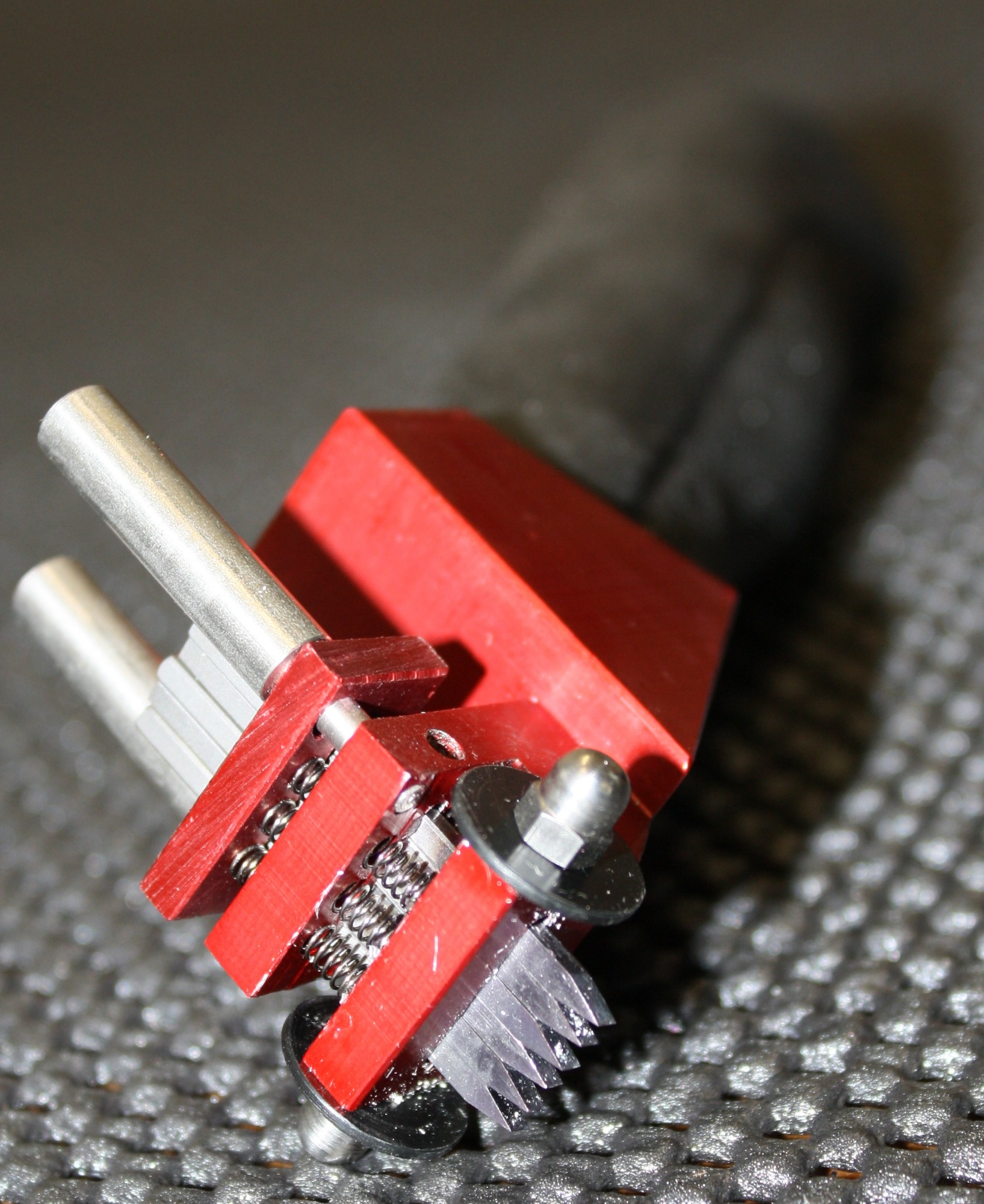

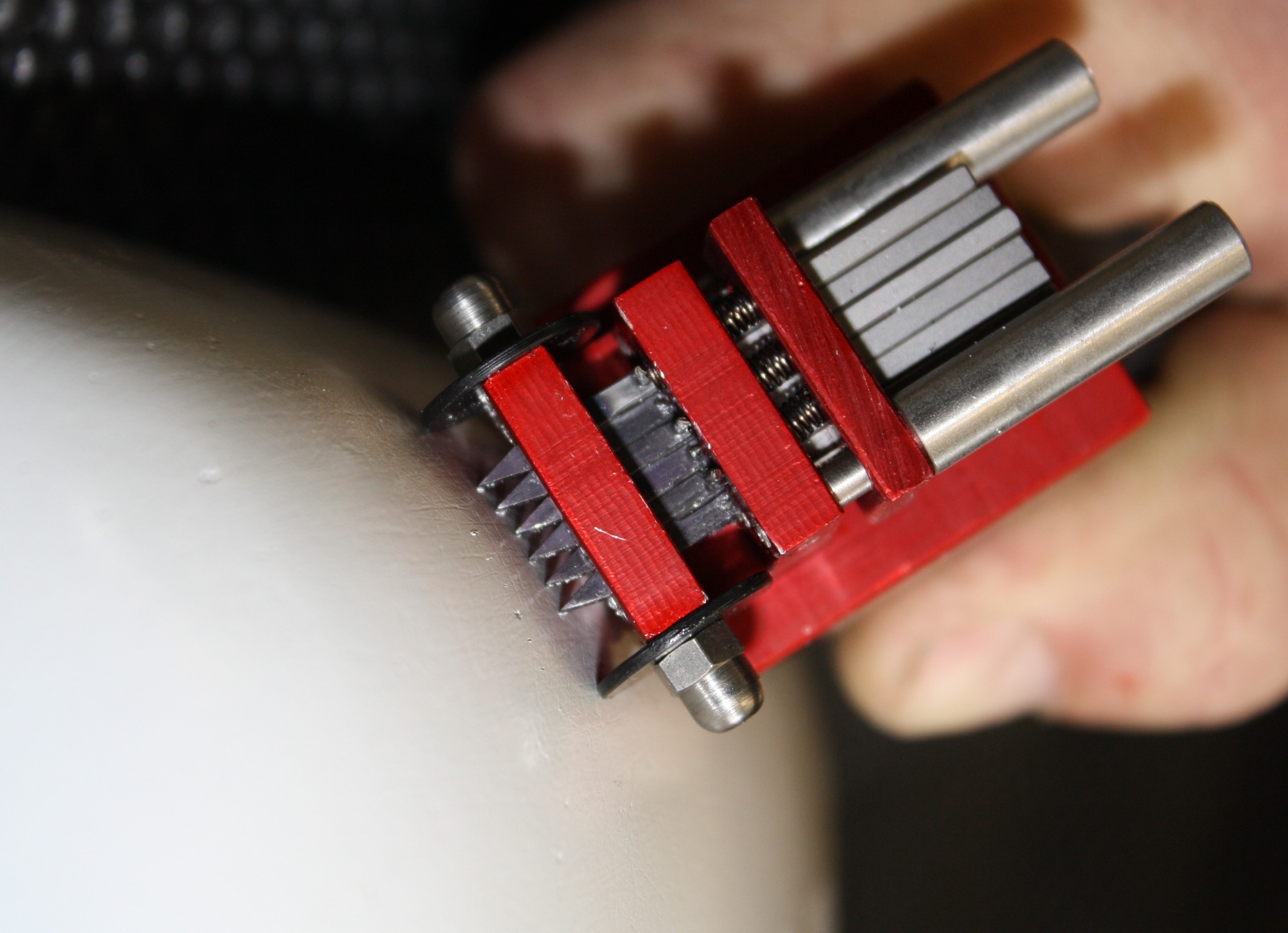

  • Beweglicher Schneidkopf mit Schwingkopftechnik zur automatischen Anpassung an die Bauteilgeometrie
  • Kopf kehrt beim Anheben selbstständig in die Mittelstellung zurück

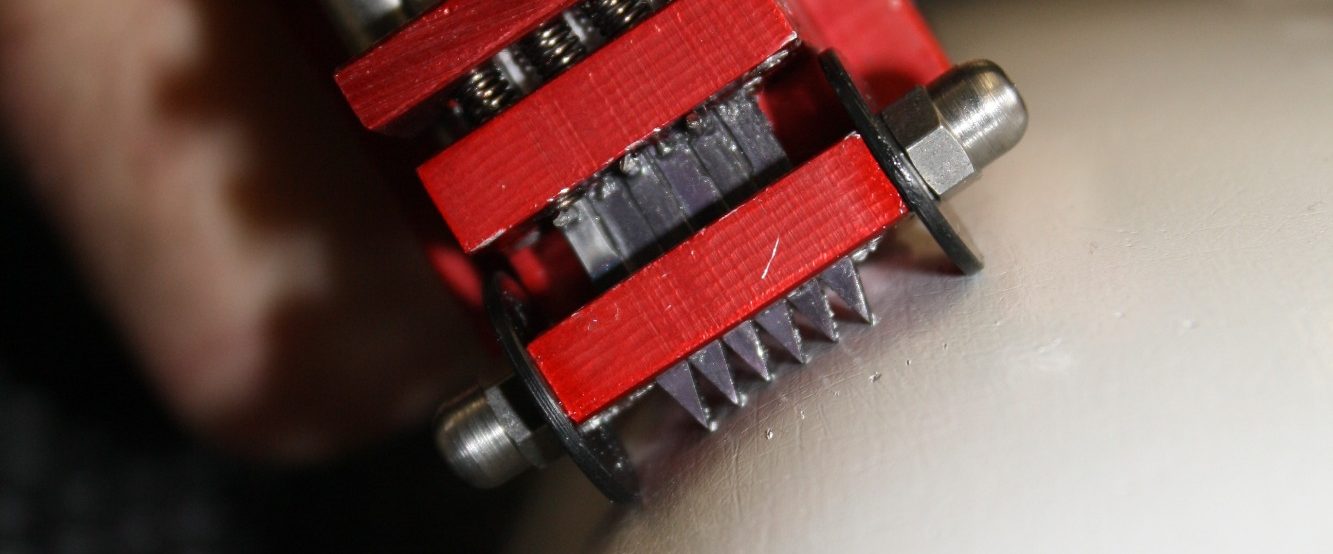

  • 6 federbelastete, einzeln gelagerte Schneiden
  • Schneiden aus Hartmetall* für hohe Verschleißfestigkeit
  • Geeignet für Prüfungen auf Kunststoffen und Metallen
  • Schneidenabstände verfügbar in 1 mm, 2 mm oder 3 mm

*Hartmetall-Schneiden sind extrem hart und bieten eine sehr hohe Standzeit bei sachgemäßer Handhabung.



Lieferumfang

  • Gitterschnitt-Prüfer mit beweglichem Schneidkopf und 6 federbelasteten Einzelschneiden
  • Anti-Rutsch-Arbeitsunterlage (330 × 330 mm)



Verfügbare Ausführungen

Die Gitterschnittgeräte der Serie CC 5000 sind in mehreren Schneidenabständen erhältlich und decken unterschiedliche Schichtdickenbereiche sowie spezifische Normanforderungen ab. Alle Varianten kosten 790,00 € netto.

CC 5000-1
Schneidenabstand 6 × 1 mm für Schichtdicken von 0–60 µm, Ausführung nach DIN EN ISO.

CC 5000-2
Schneidenabstand 6 × 2 mm für Schichtdicken von 60–120 µm, Ausführung nach DIN EN ISO.

CC 5000-3
Schneidenabstand 6 × 3 mm, Ausführung nach DIN EN ISO.

CC 5000-1.5
Schneidenabstand 6 × 1,5 mm, Ausführung nach Daimler.

Automatisierte Gitterschnittprüfung

Für wiederkehrende Prüfaufgaben auf Blechen steht ein System zur automatischen Durchführung der Gitterschnittprüfung zur Verfügung.

Nach Einstellung der Schnitttiefe – entweder über einen Adapter oder über den Schnittdruck (Anpressdruck) mittels spezieller Anpressdruckregulierung – läuft der Prüfprozess vollautomatisch ab:

  1. Ein Sauger nimmt das Probenblech auf
  2. Das Blech wird in das Gitterschnittgerät transportiert und der erste Schnitt ausgeführt
  3. Ein Drehteller dreht das Blech um 90°
  4. Der zweite Schnitt wird ausgeführt
  5. Das fertige Prüfmuster wird abgelegt
  6. Der nächste Prüfzyklus beginnt



Technische Daten

  • Max. Probengröße: 200 × 100 × 5 mm
  • Min. Probengröße: 100 × 70 × 1 mm
  • Geräteabmessungen: 600 × 500 × 850 mm

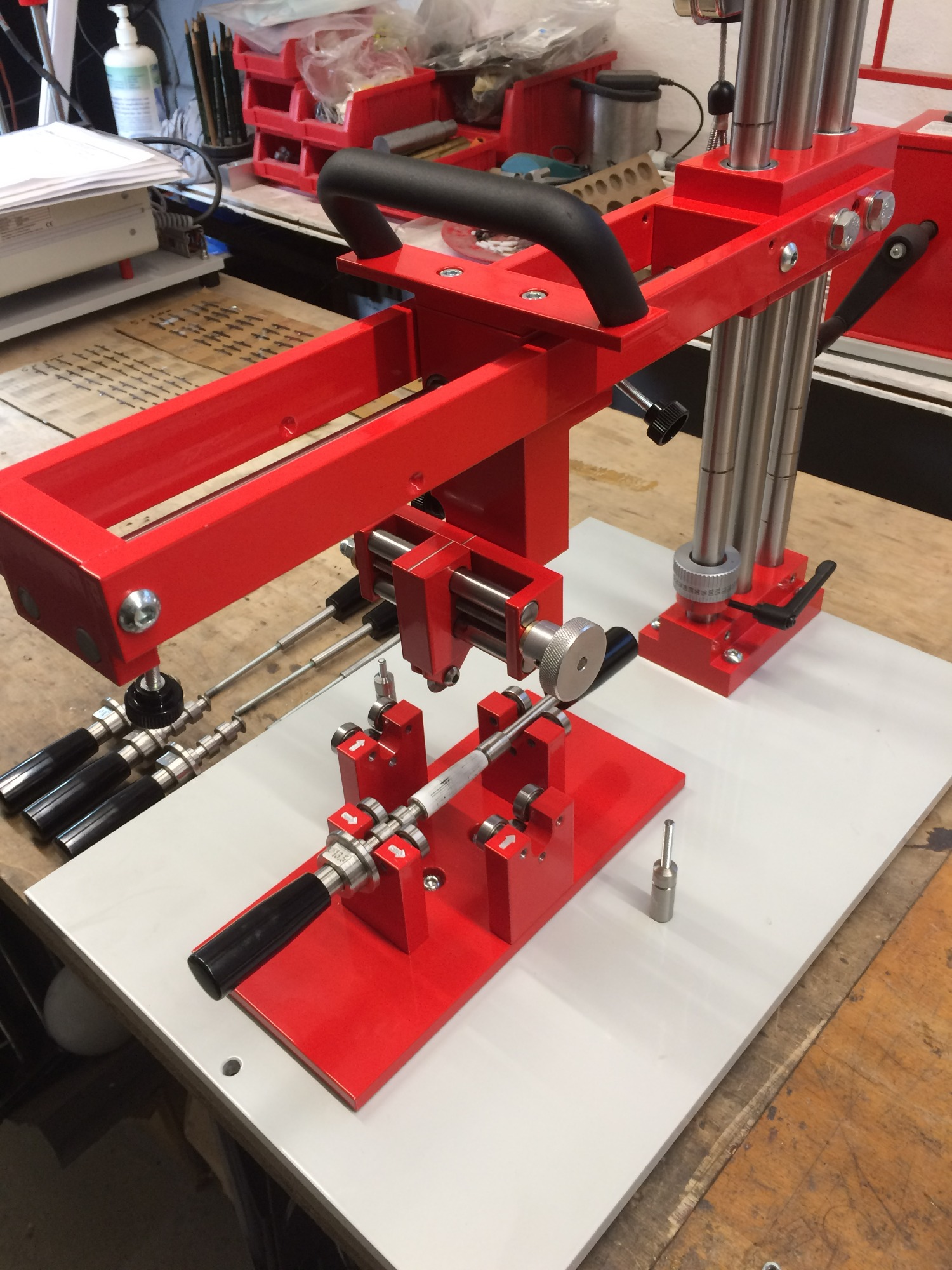

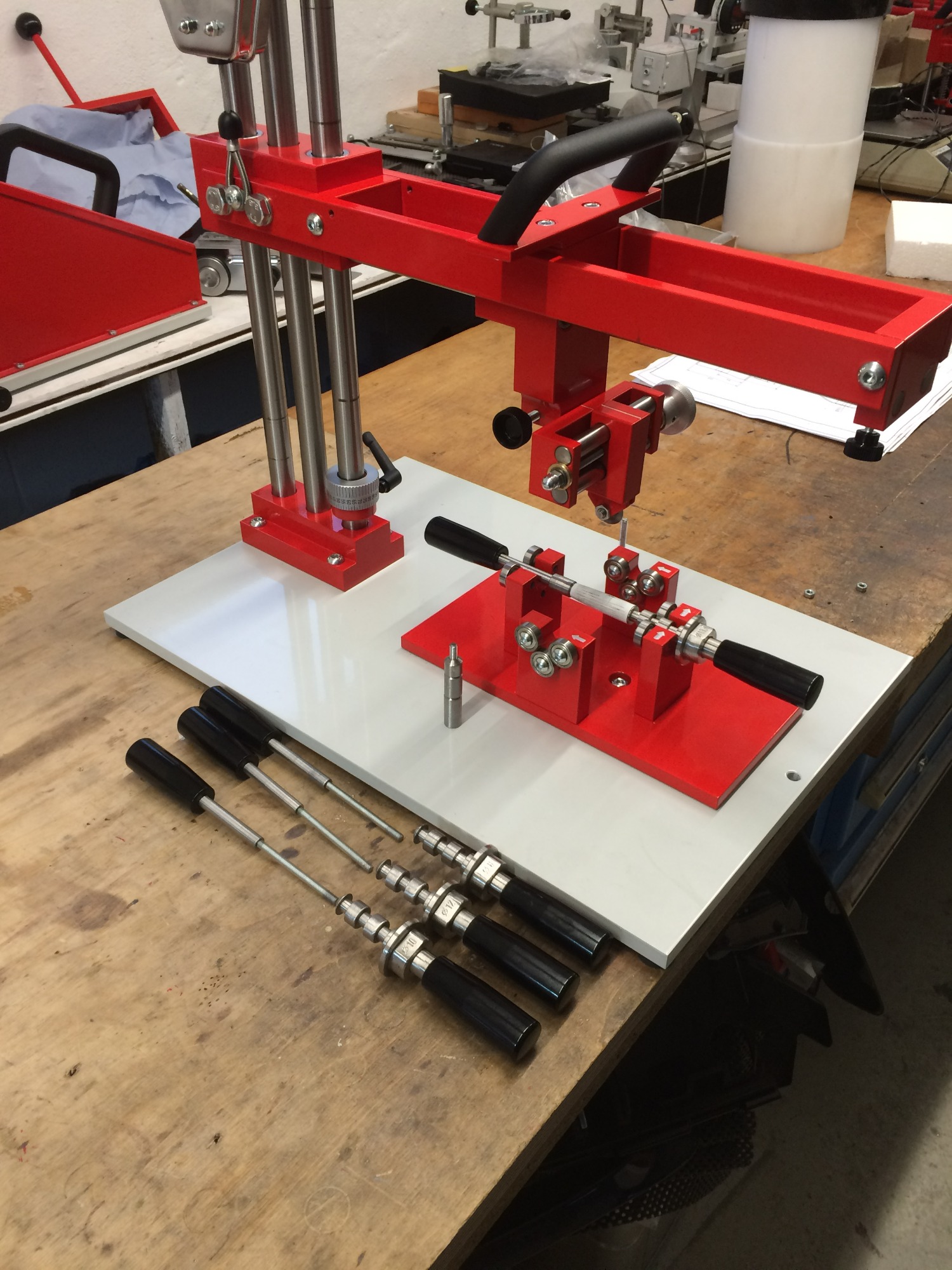

Gitterschnitt-Sonderlösungen für spezielle Geometrien

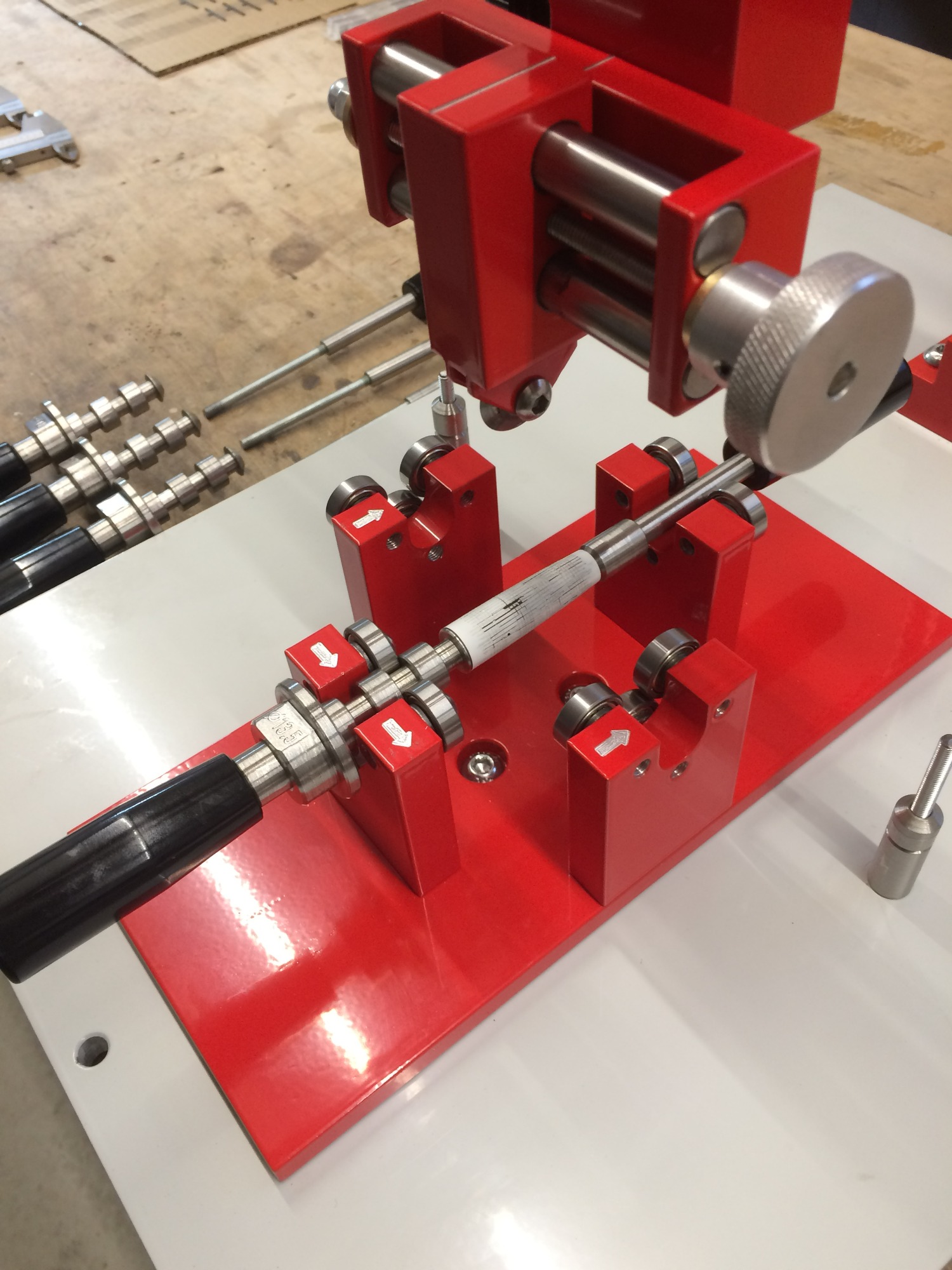

Für Bauteile, bei denen Standardgeräte an ihre Grenzen stoßen, entwickeln wir spezielle Lösungen zum Anbringen des Gitterschnitts, z. B. für:

  • Rohre

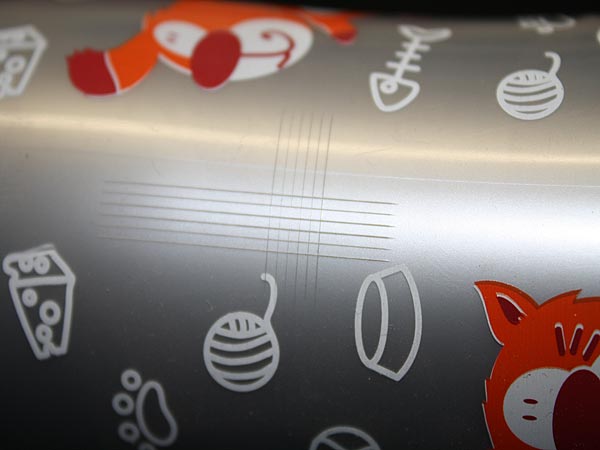

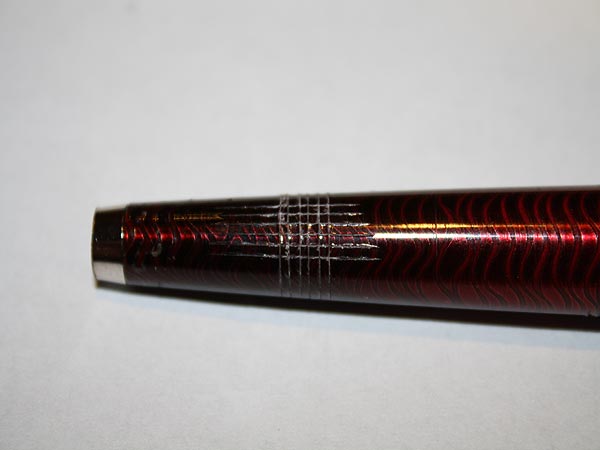

  • Konisch-runde Hülsen (z. B. Kugelschreiber)

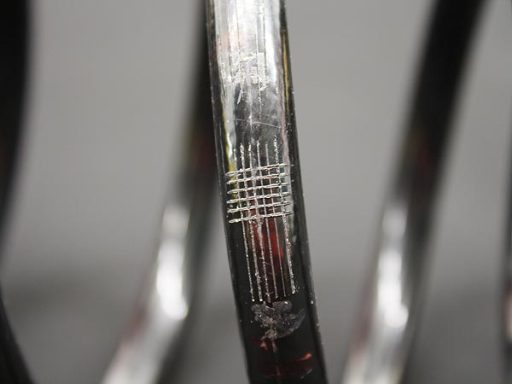

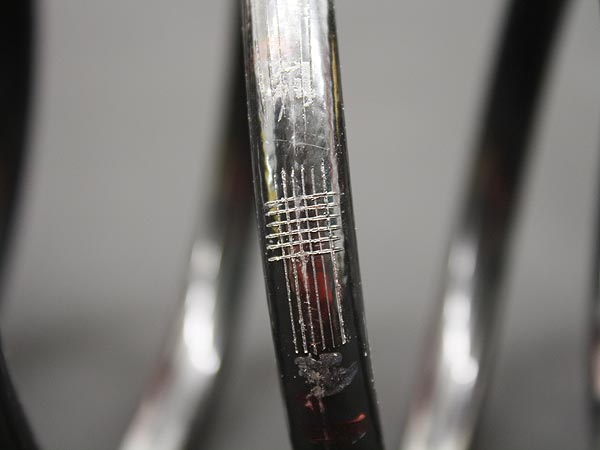

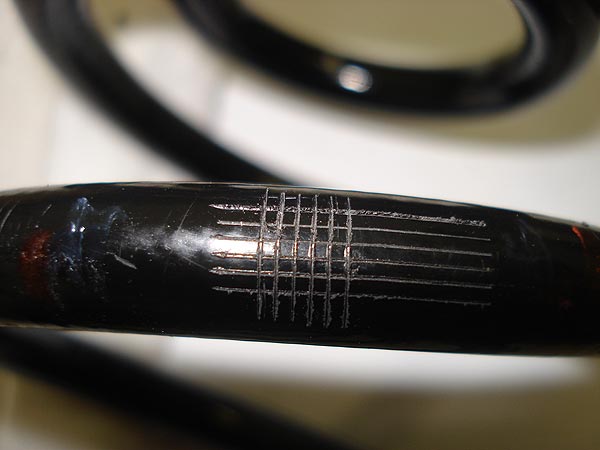

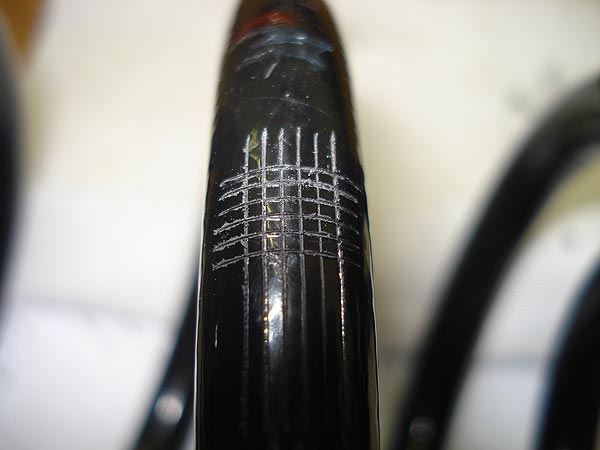

  • Kfz-Federn

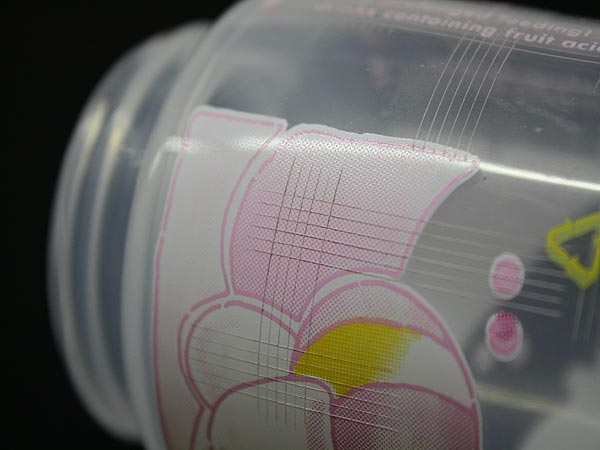

  • Babyflaschen
  • Weitere geometrisch anspruchsvolle Bauteile

Diese Verfahren erleichtern dem Anwender die normgerechte Durchführung der Gitterschnittprüfung auch bei komplexen Formen.
Gerne erarbeiten wir auf Anfrage einen individuellen Lösungsvorschlag.
